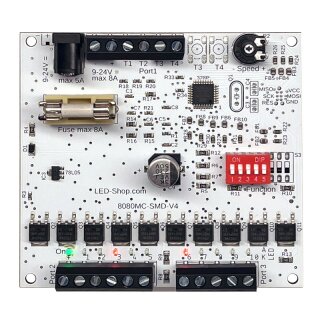

Dieser Controller eignet sich für die Ansteuerung einer Ampelanlage im Modellbau. Möglich ist u.a. die Realisierung einer Kreuzung mit oder ohne Fußgängerampel, Straße mit Fußgängerampel, gelber Blinkbetrieb nachts, Bedarfsampel mit Drucktaster, Baustellenampel, und eine einfache rot/grün Signalsteuerung.
Der Controller bietet für das weiter schalten der Ampelphasen einen internen Taktgeber, mit einstellbarer Zeit. Auf Wunsch stoppt der Ablauf und kann durch zusätzliche externe Taster oder Fahrbahnkontakte weiter geschaltet werden. Die Software beinhaltet Abläufe nach dem Vorbild von Deutschland oder Österreich. Auf Wunsch können über einen externen Kontakt alle Ampeln auf rot geschaltet werden, um einen Feuerwehreinsatz Vorfahrt zu geben.
Die Betriebsspannung kann einfach passend zu Ihren LEDs (Vorwiderstand erforderlich) oder Glühbirnen zwischen 9 bis 24 Volt gewählt werden, das Modul passt sich automatisch an.
Technische Daten:
Modul, fertig aufgebaut und getestet
Betriebsspannung: wahlweise 9 bis 24V DC (Gleichstrom)
10 Ausgänge mit LED-Anzeige, ob aktiv
max. 8 A Schaltleistung insgesamt (Sicherung 2A im Auslieferungszustand)
Abm.: 92 x 86 x 17 mm
Befestigung über 3,2 mm Löcher, Schrauben u. Distanzhülsen liegen bei
Anschluss über Schraubklemmen
Konfiguration über Trimmer und DIP-Schalter onBoard
Zeiteinstellung: 3-50 sec zwischen den Schaltvorgängen
Auszug der 27 Programme:
1 Kreuzung für Fahrzeuge, Ampel 2 kann gelb blinken
2 Kreuzung für Fahrzeuge, Ampel 1+2 können gelb blinken, Baustellenampel
3 Kreuzung für Fahrzeuge und Fußgänger, Ampel 2 kann gelb blinken
4 Kreuzung für Fahrzeuge und Fußgänger, Ampel 1 & 2 können gelb blinken
5 Fußgängerampel
6 Signal abwechselnd rot und grün, Zeit Grünphase einstellbar
7 Signal abwechselnd rot und grün, Zeit einstellbar
8 Signal abwechselnd rot und grün, Zeit Rotphase einstellbar
9 Kreuzung mit 3 Abzweigen, grün jeweils nur an einer Abzweigung
10 Kreuzung für Fahrzeuge "Österreich", Nachtbetrieb Ampel 2
11 Kreuzung für Fahrzeuge "Österreich", Nachtbetrieb Ampel 1+2
12 Kreuzung für Fahrzeuge und Fußgänger "Österreich", Nachtbetrieb Ampel 2
13 Kreuzung für Fahrzeuge und Fußgänger "Österreich", Nachtbetrieb Ampel 1+2
14 Kreuzung für Fahrzeuge mit zwei Fahrbahnkontakten
15 Kreuzung für Fahrzeuge und Fußgänger mit zwei Fahrbahnkontakten
16 einzelne Ampel mit zwei Fahrbahnkontakten
17 Kreuzung für Fahrzeuge, Ampel 2 kann gelb blinken, Bedarfsampel
18 Kreuzung für Fahrzeuge, Ampel 1+2 können gelb blinken, Bedarfsampel
19 Kreuzung für Fahrzeuge und Fußgänger, Ampel 2 kann gelb blinken, Bedarfsampel
20 Kreuzung für Fahrzeuge und Fußgänger, Ampel 1 & 2 können gelb blinken, Bedarfsampel
21 Fußgängerampel mit Drucktaster für Fußgänger , Bedarfsampel
22 Signal abwechselnd rot und grün, Zeit Grünphase einstellbar, Bedarfsampel
25 Kreuzung mit 3 Abzweigen, grün jeweils nur an einer Abzweigung, Bedarfsampel
deutsche Bedienungsanleitung
Qualität Made in Germany
Lieferumfang: Modul, fertig aufgebaut, Schrauben, Distanzhülsen
Bitte gesondert bestellen: Kabel, Ampel-LEDs, Netzteil, Gehäuse ABS-Box115
PDF-Bedienungsanleitung ab Dezember 2025
PDF-Bedienungsanleitung bis Dezember 2025
